Impedansi Benchtop LCR Meter Dengan Rekaman Screenshot Operasi Matematika
LCR & Impedansi Meter
,Impedansi Benchtop LCR Meter
,Screenshot dari Benchtop LCR Meter

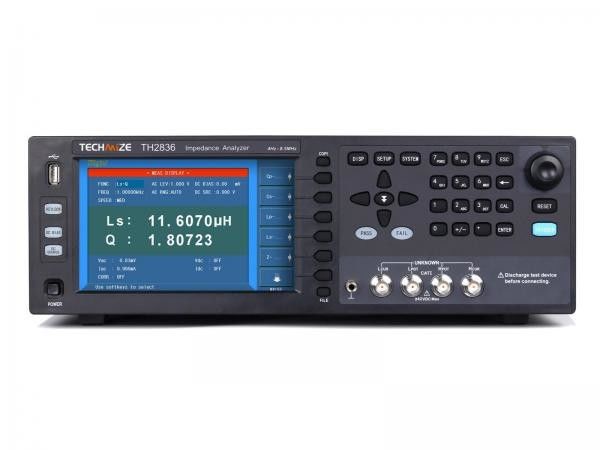

Penguji Parameter Komponen TH2836 Benchtop Type LCR Meter dengan Operasi Matematika, Screenshot & Fungsi Rekaman
-
Model Portable dan Benchtop: LCR Meter tersedia dalam model portabel dan benchtop, melayani skenario penggunaan yang berbeda.sementara model benchtop memberikan stabilitas yang ditingkatkan dan fitur tambahan untuk aplikasi laboratorium.
-
Pengelompokan Komponen: Beberapa LCR Meter menawarkan kemampuan pengelompokan komponen, yang memungkinkan pengguna untuk dengan cepat menyortir dan mengklasifikasikan komponen berdasarkan parameter yang diukur.Fitur ini sangat berguna dalam lingkungan produksi atau kontrol kualitas.
Fitur
Keakuratan tinggi: menggunakan teknologi jembatan penyeimbangan otomatis, konfigurasi uji pasangan empat terminal
Kecepatan tinggi: kecepatan tes tercepat adalah 5,6ms
Resolusi tinggi: 7 inci, resolusi 800×480
Fungsi menyapu daftar multi-parameter 10 poin
Fungsi operasi matematis
Fungsi polaritas otomatis dari varactor diode
Fungsi screenshot satu tombol
Satu fungsi rekaman kunci
Fungsi penyortiran 10 tingkat, alarm suara dan cahaya untuk hasil penyortiran
Ruang penyimpanan besar:
Dibangun dalam: 40 set file pengaturan
Ekspansi: 500 set file pengaturan, file gambar, dan file rekaman data dapat disimpan melalui memori USB
Kompatibilitas tinggi: mendukung perintah SCPI, kompatibel dengan KEYSIGHTE4980A, E4980AL, HP4284A
Aplikasi
komponen pasif:
Kondensator, Induktor, Inti Magnetik, Resistor, Perangkat Piezoelektrik, Transformer, Chipset
Evaluasi parameter impedansi dan analisis kinerja komponen perangkat keras dan jaringan, dll.
komponen semikonduktor:
Pengujian dan analisis parameter parasit dari sirkuit terpadu penggerak LED; C-V DC karakteristik dari varactor dioda; analisis parameter parasit dari transistor atau sirkuit terpadu
Komponen lainnya:
Evaluasi impedansi papan sirkuit cetak, relay, saklar, kabel, baterai, dll.
Bahan dielektrik:
Evaluasi konstanta dielektrik dan sudut kehilangan plastik, keramik dan bahan lainnya
Bahan magnetik:
Evaluasi permeabilitas dan sudut kehilangan ferrit, material amorf dan magnet lainnya
Bahan semikonduktor:
Konstan dielektrik, konduktivitas dan karakteristik C-V dari bahan semikonduktor
Unit LCD:
Karakteristik C-V seperti konstanta dielektrik dan konstanta elastis
Spesifikasi
| Model | TH2836 | |
| Tampilan | 7 inci TFT LCD Display 800×RGB×480 | |
| Parameter AC | Cp/Cs, Lp/Ls, Rp/Rs, R, X, G, B, , D, Q, Vac, Iac | |
| Parameter DC | Rdc, Vdc, Idc | |
| Frekuensi pengujian | Jangkauan | 4Hz-8,5MHz |
| Resolusi | 1mHz | |
| Tes tingkat listrik | Tegangan AC | 4Hz-1MHz:5mV-2Vrms |
| 1MHz-8.5MHz:5mV-1Vrms | ||
| Resolusi | 100V | |
| AC arus | 4Hz-2MHz:50A-20mArms | |
| 2MHz-8.5MHz:50A-10mArms | ||
| Resolusi | 1A | |
| Tegangan DC | 100mV-2V | |
| Resolusi | 100V | |
| DC Bias | Tegangan | 0V-±10V |
| Resolusi | 100V | |
| Saat ini | 0mA-±100mA | |
| Resolusi | 1A | |
| Konfigurasi terminal uji | Pasangan empat terminal | |
| Panjang Kabel | 0m, 1m | |
| Impedansi output | 100 | |
| Waktu pengukuran khas (kecepatan) | Cepat: 5.6ms, Medium: 120ms, Lambat: 230ms | |
| Keakuratan tertinggi | 1kHz: 0,05% | |
| 1MHz: 0,05% | ||
| 2MHz: 0,1% | ||
| 5MHz: 0,5% | ||
| 8.5MHz: 1.0% | ||
| Jangkauan Displany | a: 10 pangkat -18. E: 10 pangkat 18 |
|
| Cs, Cp | 1.00000aF-999.999EF | |
| Ls, Lp | 1.000000aH-999.999EH | |
| D | 0.00001-9.99999 | |
| Q | ||
